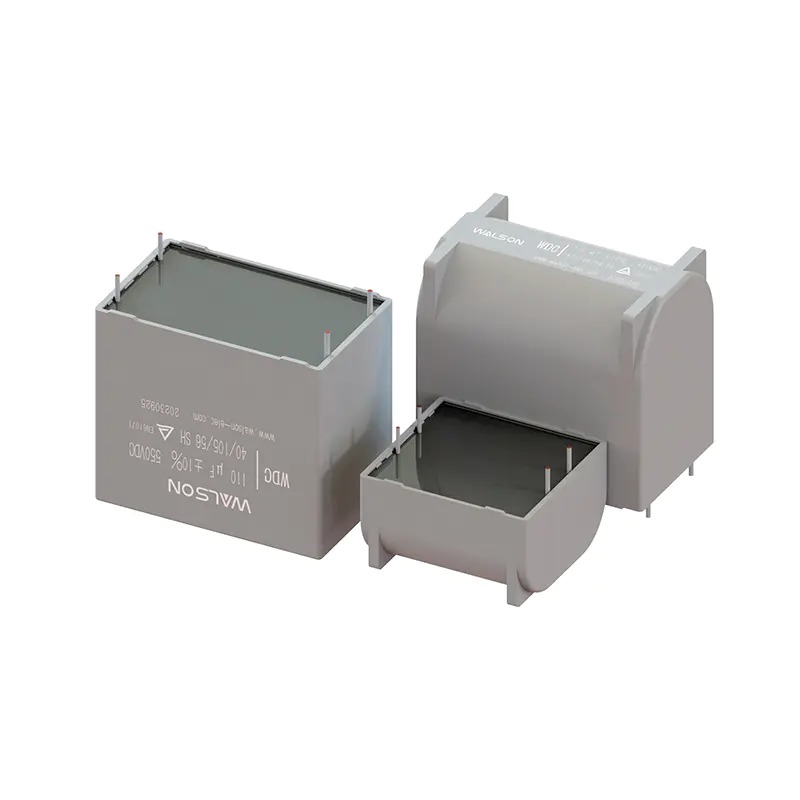

¿Por qué el condensador DC-Link para PCB utiliza un paquete específico y un método de derivación? ​

​
El Condensador de enlace DC para PCB se usa principalmente en circuitos de CC y realiza la tarea clave de almacenar y liberar energía eléctrica. En los sistemas electrónicos de potencia, la salida de CC de la fuente de alimentación no es una CC suave ideal, pero tiene un cierto grado de onda. Estas ondas son como subvenciones en el circuito, lo que puede interferir con componentes electrónicos sensibles e incluso afectar el rendimiento y la estabilidad de todo el sistema. La responsabilidad principal del condensador de enlace de DC es actuar como un "regulador de voltaje". A través de su propio proceso de carga y descarga, suaviza de manera efectiva estas ondas, hace que el voltaje de CC de salida sea más estable y proporciona un entorno de fuente de alimentación puro y confiable para los circuitos aguas abajo. ​
No solo eso, cuando enfrenta cambios instantáneos en la carga, como el inicio del motor, el modo de trabajo de cambio de equipo electrónico al instante, etc., la demanda actual en el circuito cambiará drásticamente. En este momento, el condensador de enlace de CC puede responder rápidamente, liberar o absorber energía eléctrica, desempeñar un papel amortiguador, evitar grandes fluctuaciones de voltaje, proteger otros componentes en el circuito del daño causado por el choque de corriente y asegurarse de que el sistema pueda funcionar suavemente en varias condiciones de trabajo. Su importancia es como el corazón del cuerpo humano, que ofrece continuamente "sangre energética" estable a todo el sistema de circuito y mantiene el funcionamiento normal de los equipos electrónicos. ​
Cáscara de plástico-retardante de llama: una fortaleza segura y sólida

Durante la operación de equipos electrónicos, especialmente en algunos escenarios de aplicación con alta potencia y alta generación de calor, no se puede ignorar el riesgo potencial de incendio. Una vez que ocurre un incendio, no solo causará daños al equipo, sino que también causará graves accidentes de seguridad, lo que resulta en bajas y pérdidas de propiedades. Por lo tanto, para componentes clave como los condensadores de enlace de CC, el rendimiento de retardante de la llama de sus materiales de concha es crucial. ​
El UL94 standard, as a globally recognized test standard for the combustion performance of plastic materials, provides an authoritative basis for evaluating the flame retardant ability of materials. Among them, the UL94 V-0 level represents extremely high flame retardant performance. Plastic materials that reach this level can respond quickly when facing flames, effectively prevent the spread of flames, and greatly reduce the possibility and degree of harm of fire. ​
El use of flame-retardant plastic shells that meet the UL94 V-0 standard is like putting on a solid "fireproof armor" for DC link capacitors. When the ambient temperature rises abnormally or even encounters open flames, this shell can delay the development of the fire with its own flame retardant properties, buying precious time for personnel evacuation and fire fighting. At the same time, it can also prevent the combustible materials inside the capacitor from contacting with external fire sources, cutting off the chain of fire occurrence from the source, and ensuring that the entire electronic equipment operates in a safe environment. ​
Además, la carcasa de plástico-retardante de llama también tiene buenas propiedades mecánicas y de aislamiento. Puede proporcionar una protección física confiable para la delicada estructura dentro del condensador, resistir el estrés mecánico externo, como la colisión y la vibración, y evitar que los componentes internos se dañen. Al mismo tiempo, como barrera de aislamiento eléctrico, previene efectivamente la fuga de corriente, garantiza la seguridad eléctrica del equipo y permite que el condensador de enlace de CC funcione de manera estable en un entorno eléctrico complejo. ​
Sellado de resina epoxi: una barrera perfecta con protección eficiente
En el entorno de uso de muchos dispositivos electrónicos, a menudo hay varios factores desfavorables, como el aire húmedo, los gases corrosivos, las partículas de polvo, etc. Estos factores son como "asesinos invisibles" de los componentes electrónicos, que pueden erosionar gradualmente la estructura interna del condensador, lo que resulta en la degradación del rendimiento e incluso causan fallas como los cortes cortos. Para enfrentar estos desafíos, la tecnología de sellado de resina epoxi surgió y se convirtió en una línea continua de defensa para proteger los condensadores de enlace de DC.
La resina epoxi es una resina termoestable que puede formar un material sólido de alta resistencia y alta estabilidad al reaccionar químicamente con un agente de curado específico. Ha mostrado muchas ventajas sobresalientes en la aplicación de sellado de condensadores de enlace de DC. ​
La resina epoxi tiene un excelente rendimiento impermeable. Los grupos especiales en su estructura molecular pueden formar enlaces químicos apretados con moléculas de agua, bloqueando efectivamente la penetración de la humedad. En un entorno húmedo, ya sea que se trate de un taller industrial con alta humedad o equipos electrónicos al aire libre que pueden ser atacados por la lluvia, los condensadores de enlace de DC sellados con resina epoxi pueden ser sanos y sanos, y los componentes internos no cortan o corroerán debido a la humedad, lo que garantiza la operación confiable del equipo en condiciones de humedad difíciles. ​
También tiene un buen sellado. Durante el proceso de curado, la resina epoxi puede llenar perfectamente los pequeños huecos y vacíos dentro de la carcasa del condensador para formar una capa de sellado sin costuras. Esto no solo evita la intrusión de la humedad, sino que también bloquea efectivamente la entrada de otros contaminantes como el polvo y los gases corrosivos. Incluso en entornos o lugares de fábrica polvorientos donde existe un riesgo de corrosión química, el interior del condensador siempre puede permanecer limpio y seco, evitando la degradación del rendimiento causada por la acumulación de contaminantes.
La resina epoxi tiene una fuerte tolerancia a diversas sustancias químicas, como ácidos, álcalis y sales. En algunos equipos electrónicos en las industrias químicas, electroplatorias y de otras, pueden existir varios productos químicos corrosivos en el medio ambiente circundante. La capa de sellado de resina epoxi del condensador de enlace DC puede resistir la erosión de estos productos químicos como un escudo sólido, evitando que las piezas metálicas y los circuitos internos del condensador se corrozen, extendiendo así la vida útil del condensador y garantizando la operación estable a largo plazo del equipo en un entorno químico complejo. ​
Su fuerte fuerza de unión también es una gran ventaja. La resina epoxi puede unirse bien al material de la cubierta exterior del condensador y la superficie de los componentes internos para formar una conexión fuerte. Esta unión confiable no solo mejora la estabilidad del sello, sino que también mejora la resistencia mecánica de toda la estructura del condensador, lo que le permite hacer frente mejor a las tensiones mecánicas como la vibración y el impacto, asegurando que los componentes internos del condensador no se desplazarán ni dañen en varios entornos mecánicos versos, y mantengan el estado de trabajo normal del equipo. ​
Pedido de la terminal de cobre estañado: garantía de una excelente conexión eléctrica
Los condensadores de enlace de CC deben establecer conexiones eléctricas confiables con otros componentes en el circuito para lograr la transmisión y la distribución suaves de la energía eléctrica. Como el terminal de salidas eléctricas del condensador, el terminal de cobre estable juega un papel clave en este proceso. Sus características de rendimiento únicas proporcionan una garantía sólida para conexiones eléctricas eficientes y estables. ​
El cobre, como un excelente material conductor, tiene resistividad extremadamente baja. Esto significa que cuando la corriente pasa a través del terminal de cobre, se puede transmitir suavemente con muy poca resistencia, lo que reduce en gran medida la pérdida de energía eléctrica durante el proceso de transmisión. En comparación con algunos otros materiales con poca conductividad, el uso de terminales de cobre puede mejorar significativamente la eficiencia de utilización de energía del circuito y reducir los desechos de energía innecesarios. En algunos escenarios de aplicación con requisitos extremadamente altos para la eficiencia energética, como el sistema de transmisión eléctrica de nuevos vehículos de energía y los módulos de energía de alta eficiencia de los centros de datos, esta ventaja de las terminales de cobre es particularmente importante y puede proporcionar un fuerte soporte para la operación de equipos de ahorro de energía. ​
Para mejorar aún más el rendimiento y la confiabilidad de las terminales de cobre, una capa delgada de estaño generalmente se plantea en su superficie. El proceso de estateado trae múltiples beneficios. El estaño tiene una buena resistencia a la oxidación y puede formar una película protectora de óxido denso en la superficie del terminal de cobre, evitando efectivamente que el cobre reaccione químicamente con oxígeno en el aire, evitando así la oxidación y oxidación del cobre. Esto no solo extiende la vida útil del terminal, sino que también garantiza la estabilidad a largo plazo de la conexión eléctrica. Debido a que una vez se oxida la superficie del terminal de cobre, su resistencia aumentará, lo que dará como resultado una disminución en la eficiencia de la transmisión de potencia, e incluso puede causar problemas como el mal contacto, y la capa de placas de estaño puede evitar que estas situaciones ocurran. ​
El tin plating layer can also improve the solderability of the terminal. When the DC link capacitor is installed on the PCB board, it is usually necessary to achieve electrical connection by welding. The tinned copper terminal can better blend with the solder to form a firm and reliable solder joint. This makes the welding process easier to operate, the welding quality is more stable, and the risk of electrical failure caused by poor welding is reduced. In the large-scale production of electronic equipment, good solderability can improve production efficiency, reduce production costs, and ensure the consistency of product quality. ​
Los terminales de cobre chapados en estaño también tienen una buena resistencia mecánica y resistencia a la corrosión. Durante el uso de equipos electrónicos, los terminales pueden estar sometidos a diversas tensiones mecánicas, como tapones y desenchufar, vibrar, etc. El terminal de cobre chapado en estaño puede resistir estas fuerzas externas con su propia resistencia mecánica sin ser deformado o dañado fácilmente, asegurando la confiabilidad de la conexión eléctrica. Al mismo tiempo, en algunos entornos con gases corrosivos o líquidos, la capa estable puede proporcionar protección adicional para los terminales de cobre, resistir la corrosión, asegurarse de que los terminales aún puedan funcionar normalmente en entornos duros y mantener una conexión eléctrica estable entre el condensador y el circuito. ​
Ventajas completas: Synergy crea un excelente rendimiento
El DC link capacitor adopts a combination design of flame-retardant plastic shell, epoxy resin sealing and tinned copper terminal lead-out. It is not a simple stacking of components, but the various parts work together and complement each other, laying a solid foundation for the excellent performance and reliable operation of the capacitor. ​
El flame-retardant plastic shell provides key safety protection, effectively reduces the risk of fire, and creates good conditions for the safe operation of the entire electronic equipment. At the same time, as the external protection structure of the capacitor, it provides a stable physical environment for the internal components to resist external mechanical shock and environmental interference. Epoxy resin sealing further strengthens the protection of internal components. Through efficient waterproof, dustproof and anti-corrosion performance, it ensures that the inside of the capacitor is always in an ideal working state and is not affected by external harsh environmental factors. Tinned copper terminal lead-out focuses on achieving excellent electrical connection, with low resistance and high stability, ensuring efficient and reliable transmission of electric energy between the capacitor and the circuit.​
Cuando estos tres se combinan orgánicamente, el efecto sinérgico producido permite que los condensadores de enlace de CC funcionen bien en varios escenarios de aplicación complejos. En el campo de la automatización industrial, frente al ambiente duro de alta temperatura, alta humedad, polvo e interferencia electromagnética fuerte, la cubierta retardante de llama y el sello de resina epoxi del condensador pueden resistir eficazmente la erosión ambiental, y los terminales de cobre fijos garantizan una conexión eléctrica estable en entornos eléctricos complejos, proporcionando un soporte de potencia confiable para el funcionamiento estable de los equipos de automatización. En el sistema de gestión de la batería y el sistema de accionamiento de motor de nuevos vehículos de energía, el rendimiento y la confiabilidad de los condensadores son extremadamente altos. Este diseño de combinación puede satisfacer las necesidades de almacenamiento estable y la liberación rápida de energía eléctrica en condiciones como la conducción de alta velocidad y la parada de inicio frecuente, al tiempo que garantiza la seguridad eléctrica y la adaptabilidad ambiental durante la operación del vehículo. ​
Desde una perspectiva de diseño, este diseño de combinación considera completamente los diversos desafíos que el equipo electrónico puede enfrentar en diferentes escenarios de aplicación y optimiza de manera integral factores clave como la seguridad, la protección y el rendimiento eléctrico. No solo mejora el rendimiento y la confiabilidad del condensador de enlace DC en sí, sino que también mejora la estabilidad, la durabilidad y la seguridad de los equipos electrónicos en su conjunto. Con el desarrollo continuo de la tecnología electrónica, los requisitos de rendimiento para los componentes electrónicos se están volviendo cada vez más estrictos. Esta solución de combinación cuidadosamente diseñada y verificada indudablemente proporciona una fuerte garantía para los condensadores de enlace de DC para que los PCB continúen desempeñando un papel clave en futuras aplicaciones complejas, y se convierte en una fuerza importante para promover el desarrollo de equipos electrónicos hacia un mayor rendimiento y una dirección más confiable. .
