¿Cuáles son las diferencias entre condensadores cerámicos, electrolíticos y de película? ¿Cómo deberías elegir?

En el diseño de circuitos electrónicos, los condensadores pueden ser pequeños, pero afectan directamente la estabilidad y la vida útil del sistema. Al enfrentarse a los tres tipos principales (cerámico, electrolítico y de película), los ingenieros a menudo se sienten confundidos acerca de la selección. Los tres no son simples sustitutos el uno del otro; cada uno está encerrado en un conjunto diferente de límites físicos y escenarios de aplicación.

En términos de características centrales, los condensadores electrolíticos sobresalen por su "alta capacitancia y bajo costo". Pueden proporcionar almacenamiento de energía a nivel de faradios en escenarios de bajo voltaje, pero a costa de una mayor resistencia en serie equivalente, un rendimiento deficiente de alta frecuencia y el riesgo de explosión si se invierte la polaridad.

Los condensadores cerámicos son conocidos por su "miniaturización y respuesta de alta frecuencia". Su ESR extremadamente bajo los convierte en la opción estándar para el desacoplamiento de chips, pero la capacitancia de los tipos de alta constante dieléctrica (como el X7R) varía dramáticamente con el voltaje y la temperatura.

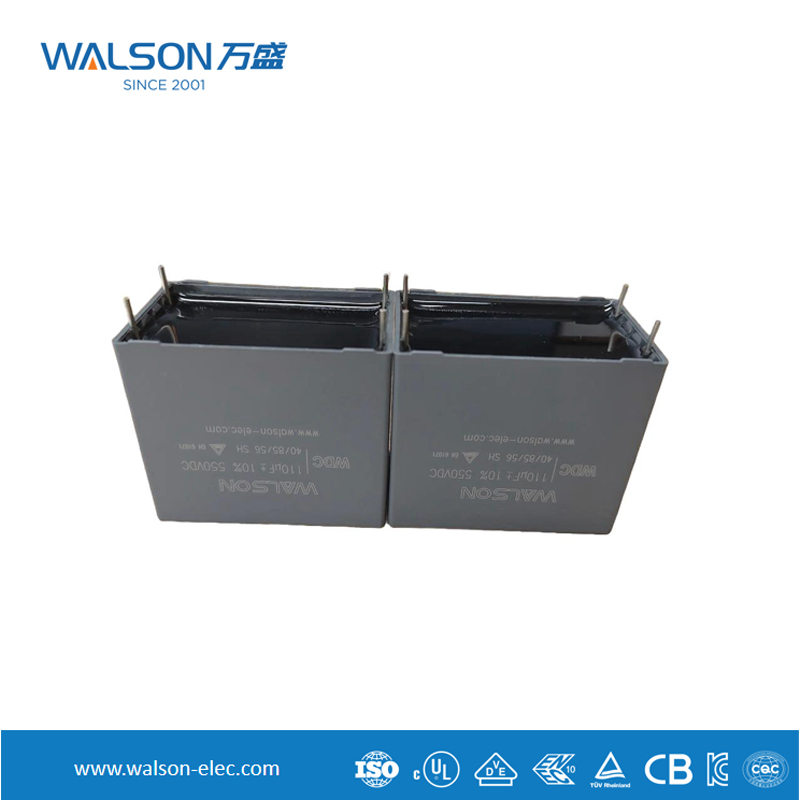

Los condensadores de película se encuentran al final de "estabilidad y resistencia a la tensión". Su película metalizada tiene capacidad de autorreparación y su capacitancia sigue siendo precisa incluso en entornos hostiles, lo que los hace adecuados para circuitos resonantes y filtrado de alta tensión y alta frecuencia.

El núcleo de la selección reside en captar la contradicción principal. Si está diseñando filtrado de entrada para una fuente de alimentación de bajo voltaje y necesita una capacitancia muy grande para suavizar la ondulación, los capacitores electrolíticos de aluminio son la primera opción rentable; si está desacoplando los pines de alimentación de chips digitales de alta velocidad, los condensadores cerámicos son insustituibles gracias a su bajo ESL y su pequeño tamaño; Si se trata de un bus inversor o pulsos de CA de alta frecuencia, la resistencia a la alta tensión y las propiedades de autorreparación de los condensadores de película son una cuestión de seguridad del sistema. En resumen, para alta capacitancia, elija electrolítico; para alta frecuencia y compacidad, elija cerámica; Para alto voltaje y estabilidad, elija película. No tiene sentido discutir ventajas y desventajas aparte de las condiciones operativas específicas: igualar la tensión real del circuito es el único criterio para la selección.
