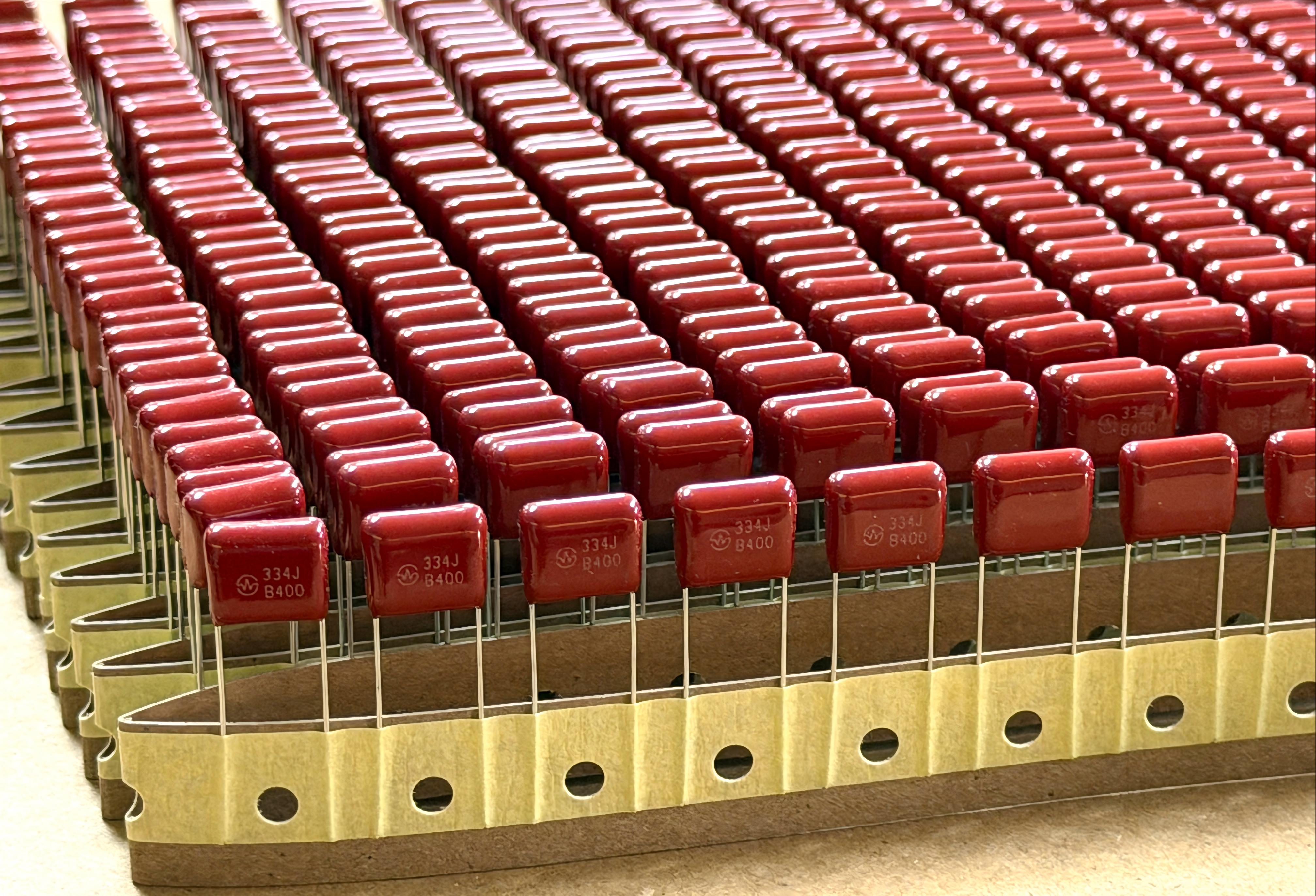

El papel y la selección de los condensadores CBB en los circuitos

Funciones principales

1. Filtrado y desacoplamiento de alta frecuencia.
   En circuitos de suministro de energía y circuitos de alta frecuencia, Condensador CBB Los s se utilizan para filtrar ruidos e interferencias de alta frecuencia, proporcionando un voltaje estable.
   Comúnmente utilizados en la salida de fuentes de alimentación conmutadas e inversores, se emplean junto con condensadores electrolíticos (los condensadores electrolíticos filtran las bajas frecuencias, mientras que los condensadores CBB filtran las altas frecuencias).

2. Acoplamiento de señal y bloqueo de CC.
   En los circuitos de transmisión de señales y audio, los condensadores CBB bloquean el componente de CC mientras transmiten señales de CA para evitar interferencias mutuas entre la polarización de CC de los circuitos anterior y siguiente.
   Debido a su baja pérdida dieléctrica, tienen un impacto mínimo en la distorsión de la señal, lo que los hace adecuados para circuitos de audio de alta fidelidad.

3. Circuitos de resonancia y oscilación.
   En combinación con un inductor, los condensadores CBB forman un circuito resonante LC, utilizado para modulación de frecuencia, selección de frecuencia y osciladores (como radios y módulos de comunicación inalámbrica).
   Ofrecen alta estabilidad de capacitancia, baja deriva de temperatura y garantizan la precisión de la frecuencia de resonancia.

4. Almacenamiento de pulso y energía.
   Los condensadores CBB pueden soportar sobretensiones instantáneas de alta corriente, comúnmente utilizados en circuitos de descarga (como flashes de cámaras y láseres) y circuitos resonantes de cocinas de inducción.

5. Compensación del factor de potencia
   Se utilizan para la compensación de potencia reactiva en motores de CA y circuitos de iluminación para mejorar la eficiencia en el uso de energía.

Funciones principales (ventajas)

1. Baja pérdida (baja ESR)
   Los condensadores CBB tienen una pérdida dieléctrica extremadamente baja (tanδ), lo que los hace adecuados para circuitos de alta frecuencia y alto Q.

2. Alta resistencia de aislamiento
   La corriente de fuga es extremadamente baja, lo que ayuda a mantener la carga y mejorar la estabilidad del circuito.

3. Coeficiente de temperatura negativo
   La capacidad disminuye ligeramente al aumentar la temperatura, pero permanece linealmente estable y altamente predecible.

4. Autocuración
   Los condensadores CBB pueden restaurar rápidamente el aislamiento después de una avería parcial, lo que garantiza una alta confiabilidad.

5. Resistencia a alta presión
   Los condensadores CBB suelen tener tensiones nominales que van desde 63 V hasta más de 2000 V, lo que los hace adecuados para aplicaciones de alto voltaje.

Escenarios de aplicación típicos

Electrónica de consumo: Crossovers de audio, circuitos de filtrado, adaptadores de corriente.
Controles industriales: Convertidores de frecuencia, variadores de motor, gabinetes de compensación de potencia.
Nueva energía: Inversores fotovoltaicos y pilas de carga.
Campos especializados: Equipos de calefacción de alta frecuencia, equipos de impulsos eléctricos e instrumentos médicos de alto voltaje.

Consideraciones de selección

Margen de tensión:

Se recomienda que el voltaje de trabajo sea ≤ 50%~70% del voltaje nominal (especialmente en entornos de alta frecuencia).

Características de frecuencia:

La capacidad disminuirá a altas frecuencias, por lo que es importante consultar la curva frecuencia-capacidad en la hoja de datos.

Solución alternativa:

Para aplicaciones de alta frecuencia, los condensadores CBB se pueden comparar con los MLCC (condensadores cerámicos multicapa), pero los CBB tienen mayor capacitancia y voltajes nominales más altos.

Para aplicaciones sensibles al costo, se pueden considerar los capacitores CL (condensadores de película de poliéster), pero tienen mayores pérdidas a altas frecuencias.

Comparación con condensadores comunes

Resumen

Condensadores CBB, con sus Baja pérdida, alta estabilidad y resistencia a alto voltaje. , se han convertido en componentes indispensables en circuitos de alta frecuencia, alta potencia y alta precisión. Al seleccionar un capacitor CBB, se deben considerar factores como la frecuencia del circuito, el estrés de voltaje, el costo y el espacio para lograr el equilibrio entre rendimiento y confiabilidad.
