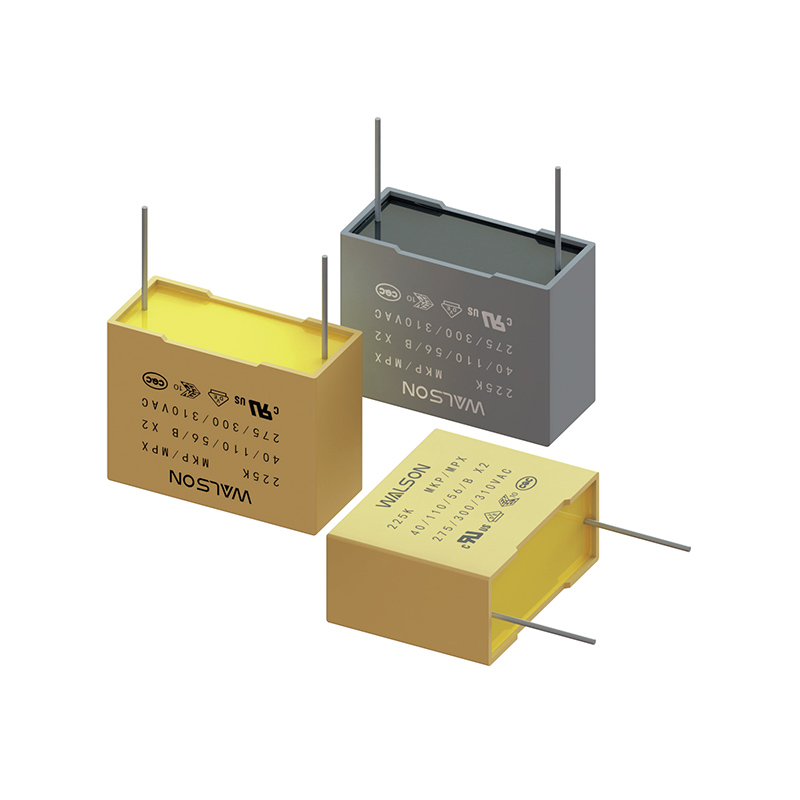

Revelando los secretos del "condensador de supresión EMI de película delgada X2": reductor de ruido invisible y válvula de seguridad dentro de los electrodomésticos

En el fondo de cada aparato eléctrico moderno conectado a una fuente de energía, se está librando constantemente una batalla silenciosa. La corriente alterna en aumento lleva la "contaminación acústica" invisible: interferencia electromagnética (EMI). Son como fantasmas estáticos en la era digital, amenazando no solo el funcionamiento preciso del equipo en sí, sino también la paz de los electrodomésticos vecinos. La primera línea de defensa que se encuentra en la entrada de poder, su nombre en sí revela su doble misión: X2 condensador de supresión de EMI de película delgada . Este de ninguna manera es un código de pieza aburrido, sino un resumen preciso de su tecnología central y sus responsabilidades clave.

1. Cornerstone: los condensadores son más que solo contenedores para almacenar electricidad
Cuando se trata de condensadores, muchas personas solo pueden pensar en el concepto básico de "almacenar carga". Sin embargo, en el complejo movimiento de los sistemas electrónicos, su papel está lejos de eso simple. Es más como un conductor preciso del flujo de energía, capturando sensualmente el desorden dañino de alta frecuencia en la línea eléctrica. ¿Cómo lo hace? Al mostrar una impedancia extremadamente baja frente al ruido de alta frecuencia, proporciona a estos invitados no invitados un canal de descarga rápida a la "línea de tierra" o "línea neutral". Piénselo, si no se filtra de manera eficiente en la entrada de potencia, los pulsos de espiga y la interferencia de radiofrecuencia generada por la fuente de alimentación de conmutación y el arranque y la parada del motor no serán rampantes dentro de la cuadrícula y el equipo de alimentación.

2. Materiales centrales: la magia y la dureza de la "autocuración" de la película
La palabra "película" revela el secreto central dentro de ella. Esto generalmente se refiere a la estructura de la película de polipropileno metalizada, en la que los electrodos metálicos extremadamente delgados (como el zinc y el aluminio) se evaporan con precisión en un sustrato de película de polipropileno. Este diseño trae una propiedad de "autocuración" casi mágica: cuando el área local se encuentra con una alta presión insoportable y se produce una pequeña desglose, la capa de metal evaporada alrededor del punto de descomposición se vaporizará instantáneamente y evaporará, al igual que una herida que se anima y cura automáticamente, aislando el punto de falla y permitiendo que el concesionario continúe funcionando de manera continua. ¿No es esta la vitalidad extraordinaria que el material da a los componentes electrónicos? No solo eso, la película de polipropileno también contribuye con baja pérdida, excelente respuesta de frecuencia, alta resistencia a aislamiento y buena estabilidad de temperatura. Más importante aún, es naturalmente no polar y se adapta perfectamente a los impactos positivos y negativos alternativos de la potencia de CA. Esta película del tamaño de micrones es el secreto de la operación estable y eficiente de los condensadores.

3. Certificación de seguridad: nivel X2, "Escudo a prueba de explosión" en el frente de alto voltaje
Atrévete a unir directamente entre el cable vivo (L) y el cable neutro (n) de la fuente de alimentación de CA, y enfrentar el aumento de los rayos o el pulso de alta energía generado por el momento de conmutación en la red eléctrica: ¿qué tipo de coraje y garantía requiere esto? "X2" es uno de los niveles de certificación de seguridad más altos otorgados a tales escenarios de aplicación por la Comisión Electrotécnica Internacional IEC 60384-14 estándar. ¿Qué significa? Significa que el condensador está diseñado para el "Heartland" de las líneas de CA de alto voltaje y debe tener un físico fuerte para resistir los impactos extremos. Sin embargo, más crítico que la tolerancia es su modo de falla: incluso si falla en las condiciones más severas, debe "salir de forma silenciosa y segura", ya sea convertirse en un circuito abierto o mantener una impedancia extremadamente alta. ¿Cuál es el requisito central? ¡Evite absolutamente el riesgo de incendio o descarga eléctrica! Esta es una regla de hierro grabada en el gen de seguridad, y también es la piedra angular para que se use en miles de electrodomésticos en todo el mundo y pase las estrictas certificaciones de seguridad de varios países como UL, VDE, CQC y KC. Imagínese, si no hay "válvula de seguridad" incorporada, ¿cuánto peligro oculto potencial traerá si los componentes se colocan directamente en la línea de CA de alto voltaje?

4. Misión central: suprimir EMI y proteger la paz de las olas de radio
Su objetivo final está claramente impreso en el nombre: supresión de interferencia electromagnética (EMI). EMI es como el humo electrónico invisible, que se genera al cambiar de alimentación, motores de frecuencia variable y otros equipos, o invadido desde la red de energía externa. ¿Cuáles son sus peligros? Al menos, causará operación de equipo inestable, parpadeo de pantalla y errores de datos; En el peor de los casos, interferirá con equipos médicos, señales de comunicación e incluso causará daños en el equipo. X2 Los condensadores de supresión de interferencia electromagnética de película delgada son un arma para luchar contra este tipo de "contaminación". ¿Cómo funciona? A la frecuencia del ruido de interferencia (especialmente la banda de alta frecuencia), instantáneamente se "transforma" en una ruta de baja impedancia, "drenando" de manera eficiente estas energías nocivas al suelo o la línea neutral, evitando que se extendan hacia afuera a lo largo de la línea eléctrica para contaminar la cuadrícula de energía o invadir los circuitos sensibles del equipo. A menudo funciona al lado de los inductores de modo común a formar una red de filtrado EMI en la entrada de potencia. Se puede decir que la coexistencia armoniosa de los electrodomésticos en nuestros hogares sin interferir entre sí depende en gran medida de estos "silenciadores electromagnéticos" que trabajan en silencio.

V. Valor y aplicación: Guardián de estabilidad y seguridad
En resumen, el valor central de los condensadores de supresión de interferencia electromagnética de película delgada X2 radica en su garantía triple:
Guardia de seguridad: cumple con el estricto nivel de seguridad X2, y el mecanismo de protección de fallas garantiza la seguridad inherente en aplicaciones de CA de alto voltaje.
Fundación confiable: los dieléctricos de película delgada (especialmente el polipropileno) y las propiedades de autocuración le dan una vida útil ultra larga y una excelente confiabilidad.
Experto en reducción de ruido: excelentes características de alta frecuencia y baja pérdida lo convierten en una solución eficiente para suprimir el ruido conductivo de EMI/RFI.

Debido a esto, puede encontrarlo en casi cualquier dispositivo que deba conectarse a una fuente de alimentación de CA y cumple con las regulaciones de compatibilidad electromagnética (EMC): desde la entrada de alimentación del interruptor de computadoras y televisores hasta el circuito de accionamiento del compresor de refrigeradores y aire acondicionados; Desde el núcleo de los controladores de iluminación LED hasta la entrada de energía de los inversores industriales y herramientas eléctricas. No es solo la "fuerza estabilizadora" para la operación estable del equipo en sí, sino también el "pionero de protección del medio ambiente" para mantener el entorno electromagnético limpio de la red eléctrica.
La próxima vez que presione el interruptor de un aparato eléctrico y disfrute de la conveniencia traída por la tecnología, también podría pensar en el pequeño componente llamado "condensador de supresión de interferencia electromagnética de película delgada X2" oculto en la entrada de potencia. No tiene una apariencia genial, pero tiene la magia de la "autocuración" y usa la medalla de seguridad "X2". Filma el ruido electromagnético día y noche y protege la seguridad y la tranquilidad del equipo. Es un héroe invisible indispensable en el mundo electrónico moderno. Cada palabra en su nombre conlleva una fuerte connotación técnica y un compromiso de seguridad.
