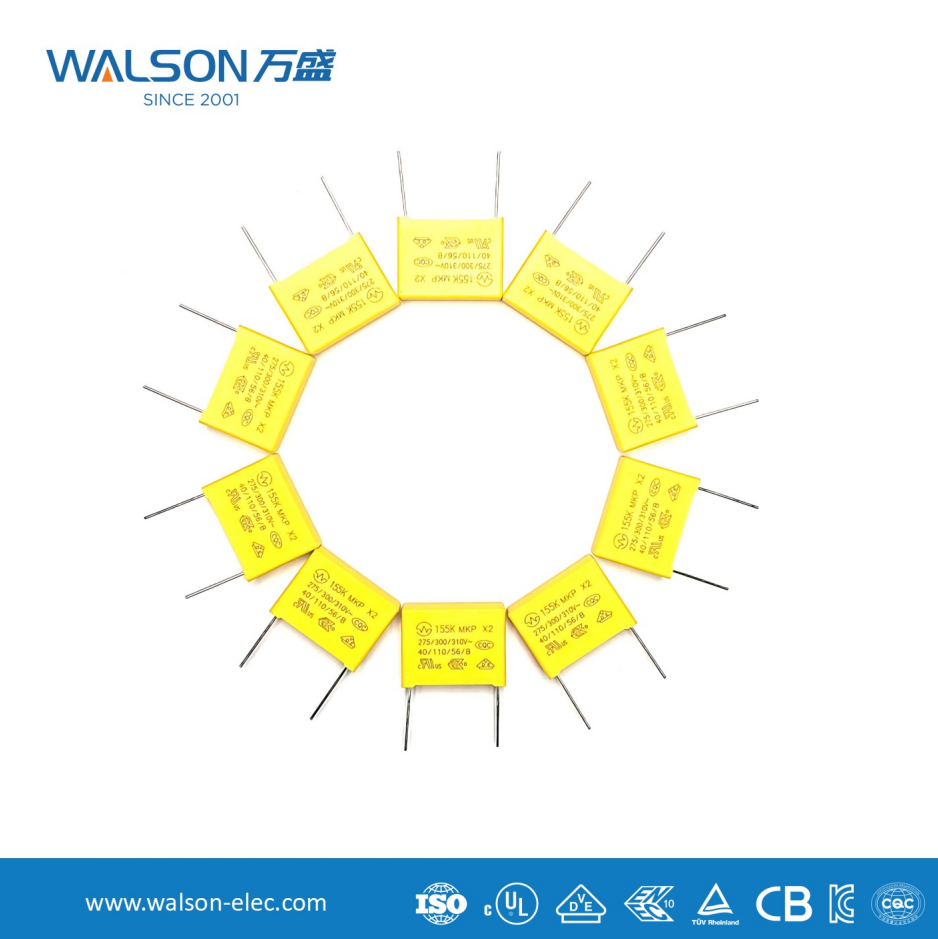

Características y aplicaciones de los condensadores de seguridad.

I. Características principales (diferencias esenciales con respecto a los condensadores ordinarios)

Las características de la seguridad. condensador s giramos en torno a la palabra “seguridad”:

1. Seguridad en modo de falla

Característica clave: Esta es la característica crucial de los condensadores de seguridad. Cuyo un condensador falla debido a sobretensión, sobrecalentamiento u otras razones, está diseñado para funcionar en un modo de circuito abierto , en lugar de un modo de cortocircuito .

¿Por qué es esto importante?
Si un condensador conectado entre los cables vivo y neutro (condensador X) o entre el cable vivo/neutro y tierra (condensador Y) falla debido a un cortocircuito, se pueden producir descargas eléctricas, incendios o daños al equipo. Sin embargo, una falla de circuito abierto solo resulta en la pérdida de su función de filtrado y no causará ningún peligro para la seguridad.

2. Empleo de dieléctrico de película delgada metalizado

Normalmente se utiliza película de polipropileno (MKP) o poliéster. Este medio tiene propiedades de autocuración : cuando la película se rompe parcialmente, el calor generado en el punto de ruptura hace que el revestimiento metálico circundante se evapore, aislando así el punto de falla, permitiendo que el capacitor restablezca parcialmente su función y permanezca en un estado de circuito abierto en lugar de sufrir un cortocircuito permanente.

3. Alto estándar de resistencia a la presión y resistencia al impacto

• Alto voltaje nominal: Normalmente disponible en 250 VCA, 275 VCA, 310 VCA, 440 VCA, etc.
• Resistencia a altas sobretensiones: Puede soportar pulsos instantáneos de alto voltaje (como rayos y sobretensiones) que exceden con creces el voltaje de funcionamiento. Por ejemplo, es posible que un condensador X1 deba soportar un voltaje de pulso de 4 kV.
• Alta resistencia de aislamiento: Garantiza una corriente de fuga mínima, lo cual es especialmente crucial para los condensadores Y.

4. Certificación de seguridad obligatoria

Los condensadores de seguridad deben obtener una certificación de seguridad del país o región donde se utilizan, como por ejemplo:

• China: CQC (el componente de seguridad de la certificación CCC)
• América del Norte: UL (Estados Unidos), cUL (Canadá)
• Europa: VDE (Alemania), ENEC (norma común europea)

La marca de certificación está impresa directamente en el cuerpo del condensador, que es la base de identificación intuitiva al comprar.

II. Clasificación y Aplicación

Los condensadores de seguridad se clasifican principalmente en condensadores x and Condensadores Y según su ubicación de conexión y nivel de protección .

III. Pautas de selección y uso

1. Determine el tipo según la ubicación de la aplicación

• uso un condensador X entre L y N; utilizar un condensador Y entre L/PG o N/PG. Nunca los intercambie ni los sustituya por condensadores comunes.

2. Seleccione el nivel de seguridad según los estándares de seguridad

• Para equipos con requisitos estrictos sobre corriente de fuga a tierra (como dispositivos médicos y dispositivos portátiles), Se debe seleccionar Y1 .
• Y2 Se recomienda para electrodomésticos en general y equipos informáticos.
• Para entornos con alto voltaje de entrada y sobretensiones severas (como equipos al aire libre), considere X1 ; para uso general en interiores, utilice X2 .

3. Centrarse en los parámetros clave

• Tensión nominal: Debe ser superior al voltaje de funcionamiento de CA del circuito.
• Capacitancia: Los valores comunes para los condensadores X son 0,1 μF, 0,22 μF, 0,47 μF, etc.; Los condensadores Y tienen una capacitancia más pequeña (generalmente ≤ unos pocos nF) para controlar la corriente de fuga.
• Certificación de seguridad: Confirmar si las marcas de certificación requeridas están presentes en el mercado objetivo.

4. Preste atención a las pautas de uso

• condensadores x: Debido a que la carga almacenada después de cortar la energía puede causar una descarga eléctrica, condensadores x with a capacitance greater than 0.1μF must be connected in parallel with a discharge resistor (normalmente en el rango de megaohmios) para garantizar que el voltaje se reduzca a un valor seguro dentro de un tiempo específico (por ejemplo, dentro de 1 segundo).
• condensadores en Y : Al realizar el cableado, los cables deben ser lo más cortos posible y colocarse cerca del terminal de tierra del filtro para mejorar el efecto de filtrado de alta frecuencia. Varios condensadores Y deben conectarse a tierra en el mismo punto (“tierra limpia”).

Resumen

Los condensadores de seguridad son guardianes de la seguridad y del cumplimiento de EMC en el diseño de fuentes de alimentación. Su esencia es priorizar la seguridad del usuario tanto en caso de avería como durante el funcionamiento (filtrado). La selección y el uso adecuados de los condensadores X e Y son indispensables para que cualquier dispositivo electrónico conectado a la red eléctrica pase las certificaciones de seguridad (como CCC, UL, CE) y las pruebas de compatibilidad electromagnética. Deben ser tratados como dispositivos de seguridad, no como componentes filtrantes ordinarios, durante el proceso de diseño.
